वेव सोल्डरिंग को समझना

वेव सोल्डरिंग एक उच्च-मात्रा वाली इलेक्ट्रॉनिक विनिर्माण प्रक्रिया है जिसका उपयोग इलेक्ट्रॉनिक घटकों और मुद्रित सर्किट बोर्ड (पीसीबी) के बीच विश्वसनीय सोल्डर जोड़ बनाने के लिए किया जाता है। यह स्वचालित प्रक्रिया आमतौर पर पीसीबी की असेंबली में नियोजित होती है, विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव घटकों और संचार उपकरणों के उत्पादन में।

वेव सोल्डरिंग कैसे काम करती है?

वेव सोल्डरिंग में कई प्रमुख चरण शामिल होते हैं:

1. तैयारी: PCB को सबसे पहले फ्लक्स की एक परत से लेपित किया जाता है, ताकि ऑक्सीकरण को रोककर और सोल्डर के गीलेपन में सुधार करके सोल्डरिंग प्रक्रिया को सुविधाजनक बनाने में मदद मिल सके।
2. घटकों का स्थान निर्धारण: घटकों को पीसीबी पर या तो मैन्युअल रूप से या स्वचालित पिक-एंड-प्लेस मशीनों के माध्यम से रखा जाता है।
3. कन्वेयर सिस्टम: पीसीबी को एक कन्वेयर बेल्ट पर लोड किया जाता है और स्टेशनों की एक श्रृंखला के माध्यम से पारित किया जाता है जिसमें फ्लक्सिंग, प्रीहीटिंग, सोल्डर वेव और कूलिंग शामिल हैं।
4. फ्लक्सिंग: फ्लक्सिंग स्टेशन पीसीबी पर फ्लक्स लागू करता है, यह सुनिश्चित करता है कि घटकों और पीसीबी की सतहें ठीक से लेपित हैं।
5. प्रीहीटिंग: प्रीहीटिंग ज़ोन पीसीबी को सोल्डरिंग के लिए तैयार करने हेतु एक विशिष्ट तापमान तक गर्म करता है, जो घटकों को थर्मल शॉक को कम करने में मदद करता है।

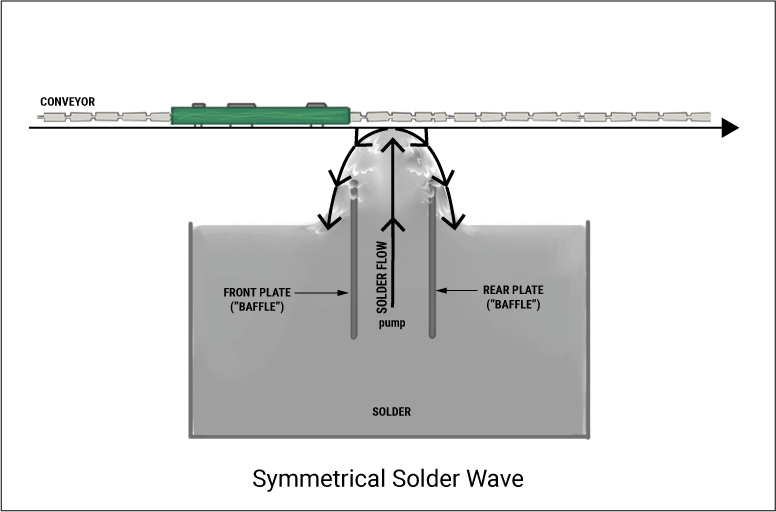

6. सोल्डर वेव: वेव सोल्डरिंग प्रक्रिया का हृदय, इस चरण में पीसीबी को पिघले हुए सोल्डर की एक लहर के ऊपर से गुजारा जाता है। लहर को रैंप जैसा आकार दिया जा सकता है, और इसकी ऊंचाई और गति को असेंबली की विशिष्ट आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
7. शीतलन: सोल्डर तरंग के बाद, पीसीबी एक शीतलन सुरंग से गुजरता है जो सोल्डर जोड़ों को ठोस बनाता है, जिससे घटक पीसीबी में सुरक्षित हो जाते हैं।

वेव सोल्डरिंग के मुख्य लाभ क्या हैं?

• दक्षता: वेव सोल्डरिंग उच्च गति और स्वचालित उत्पादन की अनुमति देता है, जिससे थ्रूपुट में काफी वृद्धि होती है और श्रम लागत कम हो जाती है।
• संगतता: यह प्रक्रिया सुसंगत सोल्डर संयुक्त गुणवत्ता और विश्वसनीयता सुनिश्चित करती है, जो इलेक्ट्रॉनिक संयोजनों के लिए महत्वपूर्ण है।
• लागत प्रभावी: एक साथ कई जोड़ों को सोल्डर करने की क्षमता प्रति इकाई लागत को कम करती है, जिससे वेव सोल्डरिंग बड़े पैमाने पर उत्पादन के लिए एक लागत प्रभावी विकल्प बन जाता है।
• बहुमुखी प्रतिभा: वेव सोल्डरिंग को विभिन्न प्रकार के पीसीबी के लिए अनुकूलित किया जा सकता है, जिसमें एकल और डबल-पक्षीय बोर्ड शामिल हैं, जिससे यह विभिन्न विनिर्माण आवश्यकताओं के लिए एक लचीला समाधान बन जाता है।

वेव सोल्डरिंग में सामान्य चुनौतियाँ क्या हैं?

• थर्मल क्षति: अत्यधिक गर्मी संवेदनशील घटकों को नुकसान पहुंचा सकती है और सोल्डर ब्रिजिंग या घटक लिफ्टिंग जैसी समस्याएं पैदा कर सकती है।
• फ्लक्स अवशेष: अवशिष्ट फ्लक्स विश्वसनीयता संबंधी समस्याएं पैदा कर सकता है और इसके लिए अतिरिक्त सफाई चरणों की आवश्यकता हो सकती है।
• सोल्डर जोड़ दोष: खराब सोल्डरिंग प्रथाओं से खराब गीलापन, ठंडे जोड़ या अपर्याप्त सोल्डर जैसे दोष हो सकते हैं।

निष्कर्ष

इलेक्ट्रॉनिक्स विनिर्माण के क्षेत्र में वेव सोल्डरिंग एक शक्तिशाली उपकरण है, जो उच्च दक्षता, स्थिरता और लागत-प्रभावशीलता प्रदान करता है। इलेक्ट्रॉनिक घटकों के उत्पादन और संयोजन में शामिल किसी भी व्यक्ति के लिए प्रक्रिया, इसके लाभ और संभावित चुनौतियों को समझना आवश्यक है। प्रौद्योगिकी में निरंतर प्रगति के साथ, अधिक विश्वसनीय और लागत-प्रभावी इलेक्ट्रॉनिक असेंबलियों की खोज में वेव सोल्डरिंग एक महत्वपूर्ण प्रक्रिया बनी हुई है।
